Introduction

Les circuits logiques sont a la base de l’architecture d’un ordinateur. ILs regroupe les circuits combinatoires et les circuits séquentiels. Un circuit logique est un dispositif électronique permettant la réalisation d’une fonction logique. Ici nous étudieront plus en détails les circuit combinatoires.

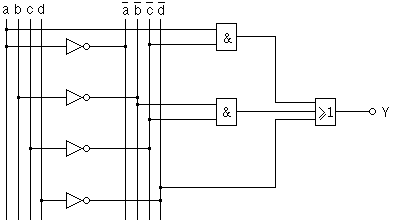

Un circuit combinatoires est défini par une ou plusieurs fonctions logiques et se représente sous forme de logigramme. Le principe du circuit combinatoire est de combiner des portes logiques tel que NON , OU , ET, NON OU , NON ET, OU exclusif. Chacune de ces portes logique peuvent être traduit sous forme de symbole sur des schéma.
